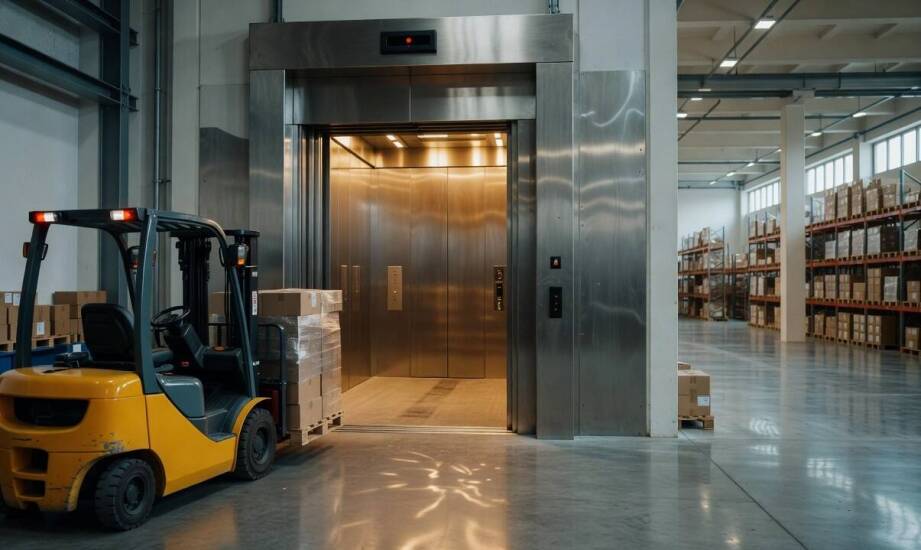

Dlaczego przepływ palet i wózków decyduje o projekcie dużej windy towarowej

Brak precyzyjnego określenia przepływu palet oraz wózków na etapie koncepcyjnym prowadzi do wdrożenia windy, która zablokuje płynność pracy całego obiektu. Inwestorzy na początku procesu często skupiają się wyłącznie na maksymalnym udźwigu, całkowicie pomijając wymiary ładunków, rodzaj sprzętu transportowego oraz planowaną liczbę kursów na godzinę. Efektem takiego uproszczenia bywa instalacja kabiny zbyt wąskiej dla standardowej europalety lub montaż drzwi, które uniemożliwiają manewrowanie wózkiem widłowym. Rzeczywista logistyka wewnętrzna stanowi jedyną solidną podstawę do rozpoczęcia jakichkolwiek prac inżynieryjnych nad dźwigiem.

Logistyka towarów a parametry techniczne kabiny

Przygotowanie dokumentacji dla dużego dźwigu towarowego wymaga szczegółowej inwentaryzacji wszystkich elementów przemieszczanych między kondygnacjami. Zamawiający określa maksymalne gabaryty pojedynczego ładunku, dokładne wymiary wózka załadunkowego oraz sumaryczną masę całego zestawu. Typowa europaleta mierzy 1200 na 800 milimetrów i przenosi obciążenia do 1500 kilogramów, co natychmiast wyznacza minimalne ramy przestrzenne. Rozmieszczenie dwóch takich jednostek obok siebie wymusza zastosowanie szerszego wejścia, co redukuje czas postoju urządzenia na danym piętrze.

Częstotliwość kursów oraz sposób wprowadzania towaru wpływają na konfigurację napędu znacznie mocniej niż sama nośność nominalna. System obsługujący od 10 do 20 przejazdów w ciągu godziny wymaga innego chłodzenia silnika niż mechanizm uruchamiany sporadycznie. Zgodnie z normą PN-EN 81-20, dla dźwigów o udźwigu powyżej 2500 kilogramów należy uwzględnić specyficzne siły nacisku na próg. Platforma przyjmuje obciążenie równe 60% udźwigu przy ręcznym załadunku palet, natomiast w przypadku operowania wózkami widłowymi wartość ta rośnie do 85%. Zlekceważenie tych wytycznych skutkuje szybkim odkształceniem prowadnic.

Promień skrętu maszyn operujących przed szybem bezpośrednio determinuje wymiary przedsionka oraz szerokość otwarcia drzwi. Standardowy wózek widłowy o długości blisko 3 metrów i szerokości 1,45 metra potrzebuje zewnętrznego promienia skrętu na poziomie 3,27 metra. Brak odpowiedniej przestrzeni manewrowej przed wejściem powoduje regularne uszkodzenia paneli drzwiowych i ościeżnic. Właściwe zaprojektowanie strefy dojazdowej eliminuje ryzyko kolizji podczas wprowadzania ładunku do wnętrza kabiny. Właściwie zaplanowane duże windy towarowe stanowią naturalne przedłużenie korytarzy transportowych.

Istotnym aspektem środowiskowym pozostaje stopień ochrony IP instalacji elektrycznej. Transport chemikaliów, materiałów pylących czy półproduktów spożywczych wymusza uszczelnienie kaset dyspozycji oraz opraw oświetleniowych przed wnikaniem zanieczyszczeń. Zwykły mechanizm w zapylonej hali szybko ulegnie zatarciu, dlatego obudowy muszą spełniać podwyższone normy szczelności.

Wpływ profilu obiektu i układu budynku na montaż

Hala produkcyjna narzuca zupełnie inny rygor pracy niż typowe centrum dystrybucyjne. W zakładach wytwórczych transport między kondygnacjami odbywa się w sposób ciągły, ściśle zsynchronizowany z tempem linii technologicznej. Wymaga to zastosowania podzespołów o wyższej odporności na zużycie mechaniczne oraz zaplanowania częstszych interwencji konserwatorskich. Magazyn charakteryzuje się natomiast występowaniem wyraźnych szczytów operacyjnych związanych z przyjazdem transportu zewnętrznego, po których następują dłuższe przestoje. Obiekty logistyczne potrzebują obszernych stref buforowych wokół drzwi szybowych. Różnice te wpływają na dobór parametrów napędu oraz szacowaną żywotność lin nośnych.

Układ nośny budynku ściśle limituje możliwe do zastosowania rozwiązania techniczne. Szyb dźwigu musi pomieścić nie tylko samą platformę, ale również masywną przeciwwagę oraz niezbędne prowadnice. Jeśli konstrukcja wymaga przebicia istniejących stropów, niezbędne staje się wykonanie stalowych podciągów przenoszących obciążenia na sąsiednie filary. Takie wzmocnienia zapobiegają naruszeniu statyki całego obiektu. Dostęp serwisowy wymusza z kolei montaż pełnowymiarowych drzwi lub specjalnych luków inspekcyjnych na każdym poziomie, co pozwala technikom na bezpieczną pracę w podszybiu i nadszybiu.

Sama organizacja rozładunku decyduje o kształcie kabiny. Przepływ kierunkowy, w którym towar wjeżdża z jednej strony, a wyjeżdża z przeciwnej, wymaga kabiny przelotowej z dwiema parami drzwi. Rozwiązanie to przyspiesza operacje logistyczne, ale wymusza odpowiednią szerokość szybu i symetryczne rozłożenie elementów nośnych. Konieczność wygospodarowania dodatkowego miejsca na mechanizmy otwierające sprawia, że winda przelotowa zajmuje więcej przestrzeni w bryle budynku niż wariant z jednym wejściem.

Codzienna eksploatacja ujawnia również znaczenie właściwego oświetlenia szybu oraz samej platformy. Maszyny pracujące w halach produkcyjnych często funkcjonują w systemie wielozmianowym, co wymaga zainstalowania wydajnych opraw LED minimalizujących ryzyko błędów podczas nocnego załadunku. Regularne przeglądy i wymiana zużywających się elementów stają się łatwiejsze, gdy projektant przewidzi ergonomiczny dostęp do najważniejszych komponentów napędowych.

Zestawienie założeń projektowych z późniejszym montażem i regularną konserwacją ostatecznie weryfikuje użyteczność całego systemu. W naszej praktyce w Spółdzielni Usług Antenowych i Dźwigowych instalujemy i modernizujemy duże windy towarowe w Poznaniu, obserwując, że to właśnie spójność tych trzech etapów gwarantuje niezawodność. Pięćdziesięcioletnie doświadczenie i ponad 60-osobowa kadra techniczna pozwalają dostosowywać urządzenia do restrykcyjnych wymogów europejskich norm. Trafnie dobrany dźwig integruje wewnętrzną logistykę, szanuje ograniczenia budowlane i zapewnia bezawaryjną eksploatację przez dekady.
